Eletrodo E6013 (Rutílico) vs. E7018 (Básico): Guia de Seleção para Projetos Mecânicos

Na hora de especificar consumíveis de soldagem em um projeto mecânico ou execução estrutural, a escolha do eletrodo revestido ideal é um dos fatores decisivos para garantir a integridade mecânica, a estanqueidade e a vida útil da junta soldada.

Entre os consumíveis mais conhecidos da norma AWS A5.1, o E6013 (frequentemente referido na prática como o eletrodo rutílico padrão) e o E7018 (básico de baixo hidrogênio) geram muitas dúvidas sobre quando utilizar cada um.

Neste artigo, detalhamos o significado da nomenclatura AWS, as diferenças operacionais e mecânicas, além das recomendações práticas de aplicação em engenharia.

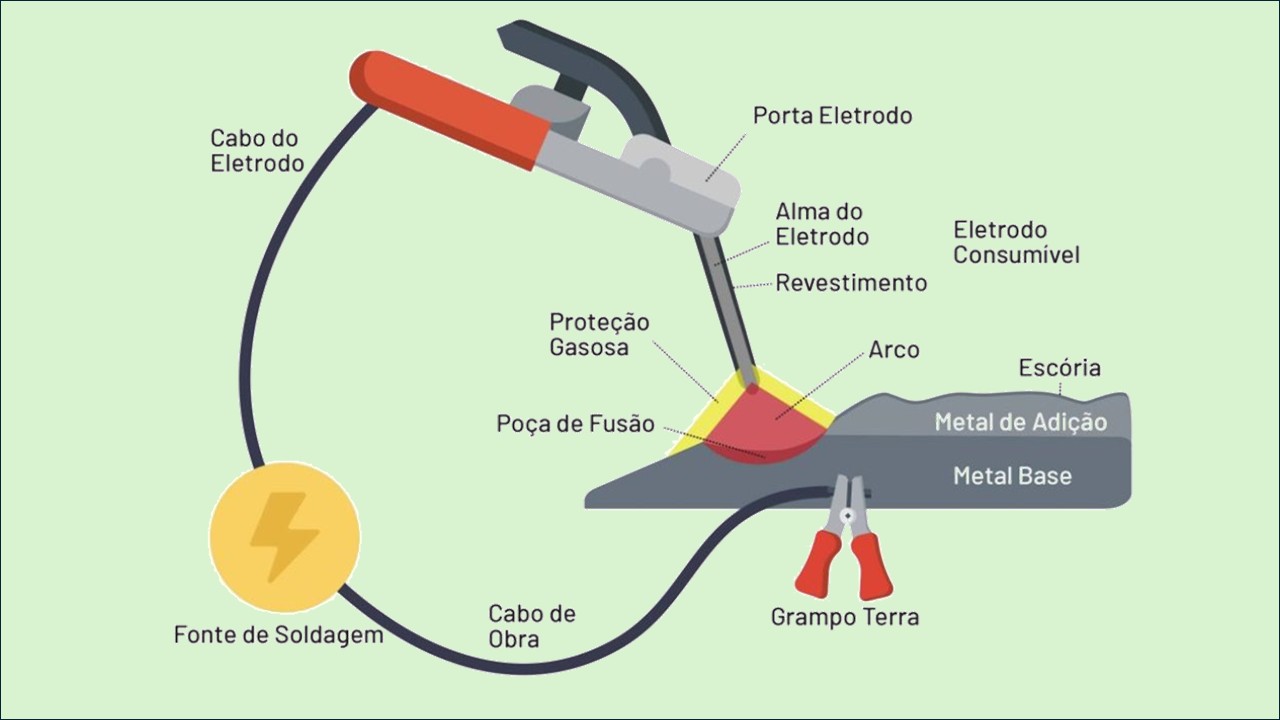

Entendendo a Classificação AWS A5.1

Para entender o comportamento do consumível, é preciso decifrar a sua codificação padrão:

E 70 1 8
│ │ │ └─ Tipo de revestimento e corrente
│ │ └─── Posição de soldagem (1 = todas as posições)
│ └────── Resistência mínima à tração em ksi (70 = 70.000 psi ≈ 485 MPa)
└───────── Eletrodo revestido

E6013 / E7013:

• 60 ou 70: Resistência à tração de 60.000 a 70.000 psi.
• 1: Pode ser aplicado em todas as posições.
• 3: Revestimento rutílico (com dióxido de titânio), projetado para alta estabilidade de arco e bom acabamento visual.

E7018:

• 70: Resistência à tração de 70.000 psi (~485 MPa).
• 1: Todas as posições de soldagem.
• 8: Revestimento básico enriquecido com pó de ferro e formulação de baixo teor de hidrogênio.

Tabela Comparativa Tecnológica

Parâmetro Técnico	Eletrodo E6013 (Rutílico)	Eletrodo E7018 (Básico)
Tipo de Revestimento	Rutílico (Dióxido de Titânio)	Básico (Pó de Ferro / Baixo Hidrogênio)
Resistência à Tração	~60.000 a 70.000 psi (~415 a 485 MPa)	~70.000 psi (~485 MPa)
Abertura e Estabilidade de Arco	Excelente facilidade; ignição e reacendimento suaves.	Exige arco curto; maior tendência a colar na peça.
Qualidade e Estética da Solda	Cordão suave, baixo nível de respingos, escória de fácil remoção.	Cordão mais rugoso, escória mais densa e rígida.
Resistência a Trincas / Tenacidade	Média; sensível a chapas espessas ou de maior teor de carbono.	Elevada tenacidade ao impacto (Charpy V) e alta resistência ao hidrogênio.
Exigência de Cuidados com Umidade	Baixa; basta armazenar em local seco sem necessidade de estufa.	Crítica; exige secagem e manutenção em estufas ou confimores quentes.
Mão de Obra / Equipamento	Tolerante a erros; opera bem em fontes AC (transformadores) e DC.	Exige soldador qualificado; opera preferencialmente em DC+.

Quando Especifiçar o E6013 no Projeto Mecânico?

O E6013 é o consumível clássico para aplicações gerais de caldeiraria leve e serralheria industrial.

Principais Vantagens:

• Facilidade Operacional: Possui excelente ignição, permitindo montagens rápidas, pontiamentos (tack welding) e soldas descontínuas.
• Tolerância a Superfícies: Funciona bem em chapas finas e em peças com pequenas contaminações superficiais de óleo ou oxidação superficial leve.
• Acabamento: Produz cordões visualmente limpos e com mordeduras reduzidas.

Principais Limitações:

• Baixa tenacidade sob impactos severos ou cargas dinâmicas intensas.
• Propenso a trincas a frio induzidas pelo hidrogênio se aplicado em juntas de alta restrição em aços de maior espessura.

Quando Especifiçar o E7018 no Projeto Mecânico?

O E7018 é a escolha padrão para engenharias de projeto estrutural, vasos de pressão, estruturas pesadas sujeitas a fadiga e equipamentos sob estresse mecânico severo.

Principais Vantagens:

• Alta Tenacidade: Garante juntas com elevadas propriedades de impacto, mesmo em temperaturas reduzidas.
• Segurança Contra Trincas: O revestimento com baixo hidrogênio diminui drasticamente o risco de fragilização por hidrogênio em aços carbono de média e alta liga.
• Taxa de Deposição: O pó de ferro no revestimento aumenta o rendimento do metal depositado por passe.

Principais Limitações:

• Higroscopia do Revestimento: Exige rigoroso procedimento de secagem (forno/estufa entre 250°C e 350°C) e conservação em cochicho aquecido no posto de trabalho. Caso contrário, a umidade absorvida gerará porosidades e trincas.
• Exigência Técnica: Requer maior habilidade do soldador para manter um arco curto sem inclusão de escória.

Considerações Finais para o Projetista

• Estruturas Leves, Trilhos de elevadores, Tubulações Industriais Leves e Manutenção Geral: O E6013 é uma escolha economicamente viável e tecnicamente adequada.
• Vigas de Pontes Rolantes, Vasos de Pressão, Bases Mudar e Juntas Críticas: A especificação deve ser obrigatoriamente o E7018 (ou superior), garantindo a integridade estrutural exigida pelas normas (como AWS D1.1 e ASME Seção IX).
